  • HF單邊檢測光柵
介紹:

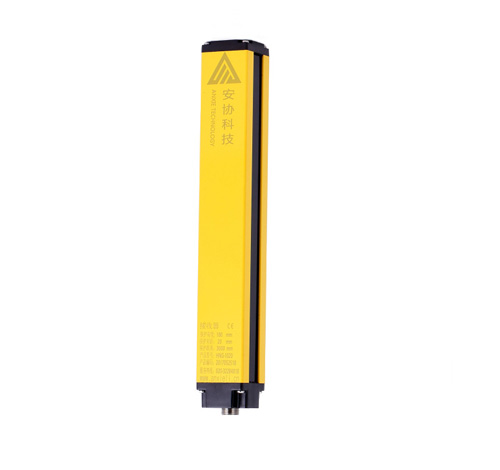

HF單邊檢測光柵Unilateral detection grating




產品介紹Product introduction

1.外形小巧,尺寸僅35*35mm

2.安裝方式靈活、簡便;

3單邊檢測光柵;

4.具有抗干擾功能,帶顯示屏;

5.進口老化設備保護產品的質量安全穩定;

6.可提供PNP輸出,此時應保證后續控制電路符合安全要求,并提供DC24V電源;

7.標準配置:發光器/受光器1支,信號電纜 3.5m一根;
 1. The appearance is small, only 35 * 35 mm

2. A flexible and easy installation

3. Single side detection grating

4. Have waterproof function.

5. Imported aging equipment to protect the security and stability of the quality of the product

6. Can provide PNP output, should guarantee the follow-up control circuit meet safety requirements, and provide DC24V power supply

7. Standard Configuration: Luminescence/Receiver 1, Signal Cable 3.5m


產品技術參數Product technical parameters

保護高度

60~2000mm(常規)

工作環境溫度

-10~55

光軸間距

20mm/40mm

截面尺寸

35*35mm

光軸數量

4、6、8、10……

工作環境濕度

溫度20℃時,空氣相對濕度<85%

工作電壓

DC10V~30V

輸出電流

&le;300mA

功率

<5W

光幕形式

單邊反射式

響應時間

<10ms

抗光干擾

10000Lux(入射角I>5&deg;)

絕緣電阻

&ge;100M&Omega;

介電強度

ACI500V.60S.無擊穿或閃爍

輸出方式

NPNPNP(常規)/繼電器常開/繼電器常閉 (可根據需求選擇)

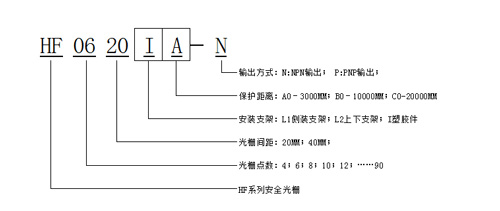

HF系列產品選型規格說明:

HF列產品選型表(單位數為mm) HNG series product selection table (unit mm)

光束數量

n

保護高度

mm

外殼高度

mm

規格型號



光束數量

n

保護高度

mm

外殼高度

mm

規格型號

光軸間距(20mm)



光軸間距(40mm)

光束數量

n

保護高度

mm

外殼高度

mm

規格型號

光束數量

n

保護高度

mm

外殼高度

mm

規格型號

4

60

140

HF 0420

4

120

200

HF 0440

6

100

180

HF 0620

6

200

280

HF 0640

8

140

220

HF 0820

8

280

360

HF 0840

10

180

260

HF 1020

10

360

440

HF 1040

12

220

300

HF 1220

12

440

520

HF 1240

14

260

340

HF 1420

14

520

600

HF 1440

16

300

380

HF 1620

16

600

680

HF 1640

18

340

420

HF 1820

18

680

760

HF 1840

20

380

460

HF 2020

20

760

840

HF 2040

22

420

500

HF 2220

22

840

920

HF 2240

24

460

540

HF 2420

24

920

1000

HF 2440

26

500

580

HF 2620

26

1000

1080

HF 2640

28

540

620

HF 2820

28

1080

1160

HF 2840

30

580

660

HF 3020

30

1160

1240

HF 3040

32

620

700

HF 3220

32

1240

1320

HF 3240



















HF產品附件配置Attachment product configuration:



支架名稱代碼

支架及配件圖片

明細

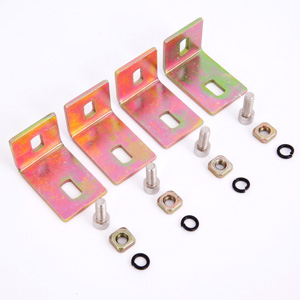

側裝支架

L1)





4個側裝支架+4個滑塊+4M6墊圈+4M6彈墊+4M6*16螺絲+4M6*8螺絲

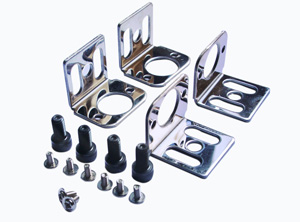

上下端安裝支架

L2)









4個上下端支架+4M6*12螺絲+8M6*8螺絲

Note
1.
可根據客戶需求選配(包括線加長、更換安裝方式等)

2.電源電壓24VDC/220VAC可定制

1. According to customer demand matching (including line extension, replacement, installation, etc.)

2. The power supply voltage 24 VDC / 220 vac can be customized
