地鐵高鐵紅外線安全光幕安全防護系統故障HP系列分析指南

HP光幕的屏顯信息

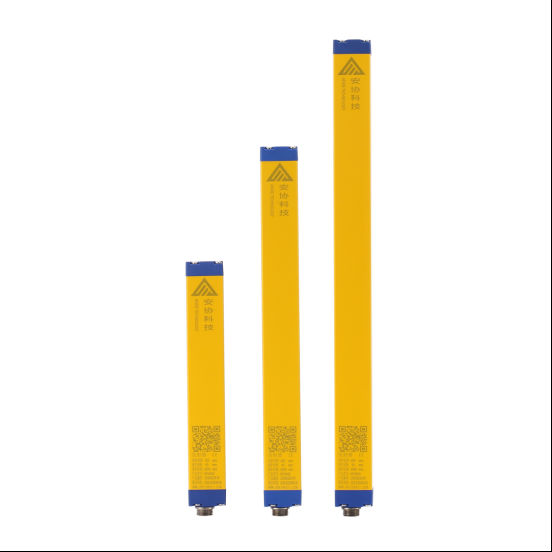

HP系列光幕是專用于地鐵與高鐵紅外線安全光幕,產品帶有一個兩位半的數碼顯示屏,在光幕上電啟動和出錯情況下會輸出一些信息,通過觀察這些信息可以了解光幕的工作模式和錯誤狀態,具體屏顯信息如下:



1. 上電啟動階段屏顯信息和順序表:

順序

發射端屏顯

接收端屏顯

含義

1

顯示出當前光幕所在系列的名稱為HP(28mm寬)或HD(35mm寬)

2a

(正常態)

顯示一個數值

(當數值大于等于200時,

最高位會如此表示數字2下同

顯示當前有效的收發管的數量(被屏蔽的管不會被計數)。

3a

(正常態)

如果設為光同步

如果設為線同步

顯示出同步方式,光同步顯示LS (即Light Sync),線同步顯示CS (即Cable Sync)。如果自檢正常,隨后屏顯將熄滅,光幕進入正常工作狀態。

根據這個顯示可以判斷是否有設錯同步方式。

2b

(學習態)

表示光幕已經進入學習狀態。

提示此時可以斷開用于進入學習的短路子了。

3b

(學習態)

顯示出主板的類別(發射端顯示tn、接收端顯示rv)。

根據這個顯示可以判斷出是否有燒錯程序(比如發射主板的程序燒入了接收主板后會顯示發射主板的名稱tn)

4b

(學習態)

顯示一個數值

這個數值代表當前檢測到的擴展板數量。

4燈主板算1片擴展板,6燈的算2片)

判斷這個數值和實際焊接上的板的數量是否存在出入,就可知道是否有擴展板異?;驔](méi)有焊好。

5b

(學習態)

顯示出發射或接收管的類別(發射管顯示En、接收端顯示Pd)。

如果自檢通過,屏顯會自動熄滅,光幕進入正常工作狀態

6b

(學習態)

顯示一個數值

這個數值代表當前實際檢測到的發收管的數量(被屏蔽的管不會被計數)。

判斷這個數值和未被屏蔽的管的數量是否相同可以大致判斷出管的屏蔽狀態是否正確。

如果用于進入學習的短路子仍未斷開,光幕將重復輪流顯示3b ~ 6b的內容,直到斷開后,光幕將自動重啟。



2. 錯誤狀態信息:

光幕具有較好內部錯誤診斷能力,當發現內部錯誤的時候能直接判斷出錯誤類型和位置,并顯示在屏幕上。

當光幕被設為線同步模式,且發射端未能正確收到同步信號時,會顯示nS (No Sync):



同步信號恢復后,顯示將自動消失。

當出現其它內部錯誤時,屏幕將先顯示錯誤標志Er:



隨后將顯示出錯誤代碼,如果還有錯誤參數將顯示錯誤代碼后按順序顯示參數數值,為了區分錯誤代碼和各個參數,不至于顯示混淆,顯示錯誤代碼和參數之間會有英文字符提示,兩個參數之間會有一個短暫的黑屏間隔,觀察時需要留意。顯示完成后,光幕將自動重啟并試圖恢復工作。

以下是錯誤代碼和參數表(如果沒有特別說明則表示發射端和接收端的錯誤代碼是相似或者相同的):

錯誤代碼

參數1

參數2

說明

11

a

b

兩次檢測擴展板的數量不相同,參數a、b表示分別顯示兩次的數值。

12



a

b

兩次檢測有效管(未被屏蔽的管)的分布或者數量不相同,參數a、b表示分別顯示兩次的數值。由于分布不同也會被檢出所以a、b兩個數值有可能是相同的。

13

a

b

實際檢測到的擴展板數量和保存值不同。a表示實際檢測到的數值,b為保存值。

14



a

b

實際檢測到的有效管(未被屏蔽的管)的分布或者數量與保存值不同,a表示實際檢測到的數值,b為保存值。由于分布不同也會被檢出所以a、b兩個數值有可能是相同的。

18

-

-

沒有學習數據或?qū)W習數據損壞。

21

-

-

學習時發現內部RESP總線狀態錯誤。

24

-

-

學習時發現和主板上的專用處理器通信錯誤。

25

-

-

學習時發現連接的擴展板數量過多。

31

-

-

工作時發現內部RESP總線狀態錯誤。

32

a

-

工作時發現部分光軸發射管失效,a為失效管的序號。(接收端無此錯誤代碼)

33

a

-

工作時發現部分?jǐn)U展板沒有正確響應,a為沒有響應的擴展板的序號。

38

-

-

擴展板5V/8V供電過載。
